혼공네트] 2주차 - 과제 : Ch2. 물리 계층과 데이터 링크 계층

요약 정리

2025.01.18 - [Network] - 네트워크] 이더넷(Ethernet)에 대한 설명

네트워크] 이더넷(Ethernet)에 대한 설명

2025.01.19 - [Network] - 네트워크] NIC와 케이블

네트워크] NIC와 케이블

2025.01.19 - [Network] - 네트워크] 물리 계층 장비 - 허브

네트워크] 물리 계층 장비 - 허브



---

혼공 학습단 13기



필수 과제

혼자 공부하는 네트워크 p.87

Q2. 이더넷 프레임에서 ㉠, ㉡, ㉢에 들어갈 올바른 단어를 보기에서 찾아서 빈칸을 채워 보세요.

A.
㉠ : 프리앰블
 헤더에 포함되는 프리앰블은 이더넷 프레임 전송 시작을 알리며 송수신지 간의 동기화를 위해 사용된다. 따라서 가장 먼저 체크해야하기 때문에 헤더의 가장 앞에 온다.



㉡ : 송신지 MAC 주소

네트워크 인터페이스마다 부여되는 주소를 MAC 주소라고 부른다. 헤더에 포함되며 네트워크 프레임이 전송될 때, 데이터의 목적지를 우선적으로 알려주어야 하기 때문에 수신지 MAC 주소 다음에 송신지 MAC 주소가 온다. 택배나 편지를 보낼 때 수신자 먼저 적고 발신자를 다음에 적는 느낌



㉢ : FCS

FCS는 Frame Check Sequence 의 준말로, 말 그대로 이더넷 프레임에 오류가 있는지 확인한다.

송신지는 프리앰블을 제외한 나머지 모든 필드 값들을 바탕으로 CRC 값을 계산하고 이를 FCS 필드에 명시한다.

수신지는 데이터를 받고 송신지가 했던 것과 똑같이 프리앰블과 FCS 필드를 제외하고 나머지 필드 값으로 CRC 값을 계산한다.

받은 데이터의 FCS 필드 값과 수신지가 계산한 CRC 값을 비교하여 일치하지 않으면 오류가 있다고 판단하여 해당 프레임을 폐기한다.



혼자공부하는 네트워크 p.111

Q4. CSMA/CD와 관련해 서로 맞는 용어끼리 선으로 이어 보세요.

A.

문제는 반이중(송수신을 번갈아 가면서 통신, 한 번에 호스트 하나만 송수신 가능) 이더넷 네트워크에서 자주 발생하는 충돌 문제(호스트들이 동시에 허브에 신호를 송신하는 것)를 방지하는 프로토콜인 CSMA/CD에 대한 이해를 요구한다.

① CS - 캐리어 감지

Carrier Sense = 캐리어 감지(반송파 감지)

호스트가 메시지를 보내기 전, 현재 전송 중인 데이터가 있는지 확인하여 통신 매체의 사용 가능 여부를 검사한다.

② MA - 다중 접근

Multi Access = 다중 접근

여러 호스트가 동시에 네트워크에 접근하려는 상황을 일컫는다. 이 상황을 Collision(충돌) 이라고 지칭한다.

이를 해결하기 위해 충돌 검출(CD)을 한다.

③ CD - 충돌 검출

Collision Detection = 충돌 검출

먼저 호스트는 전송을 중단하고, 충돌 발생을 알리는 jam signal을 보낸다. 임의의 시간이 흐르면 데이터를 재전송한다. 여기서 데이터를 재전송 하기 전, 캐리어 감지(CS)를 하며 과정을 반복한다. 충돌이 발생하지 않으면 다중 접근과 충돌 검출은 생략된다.





추가 과제



집에 있는 케이블에 표기된 명칭 표기를 바탕으로 케이블 구조 및 전송속도 가늠해 보기

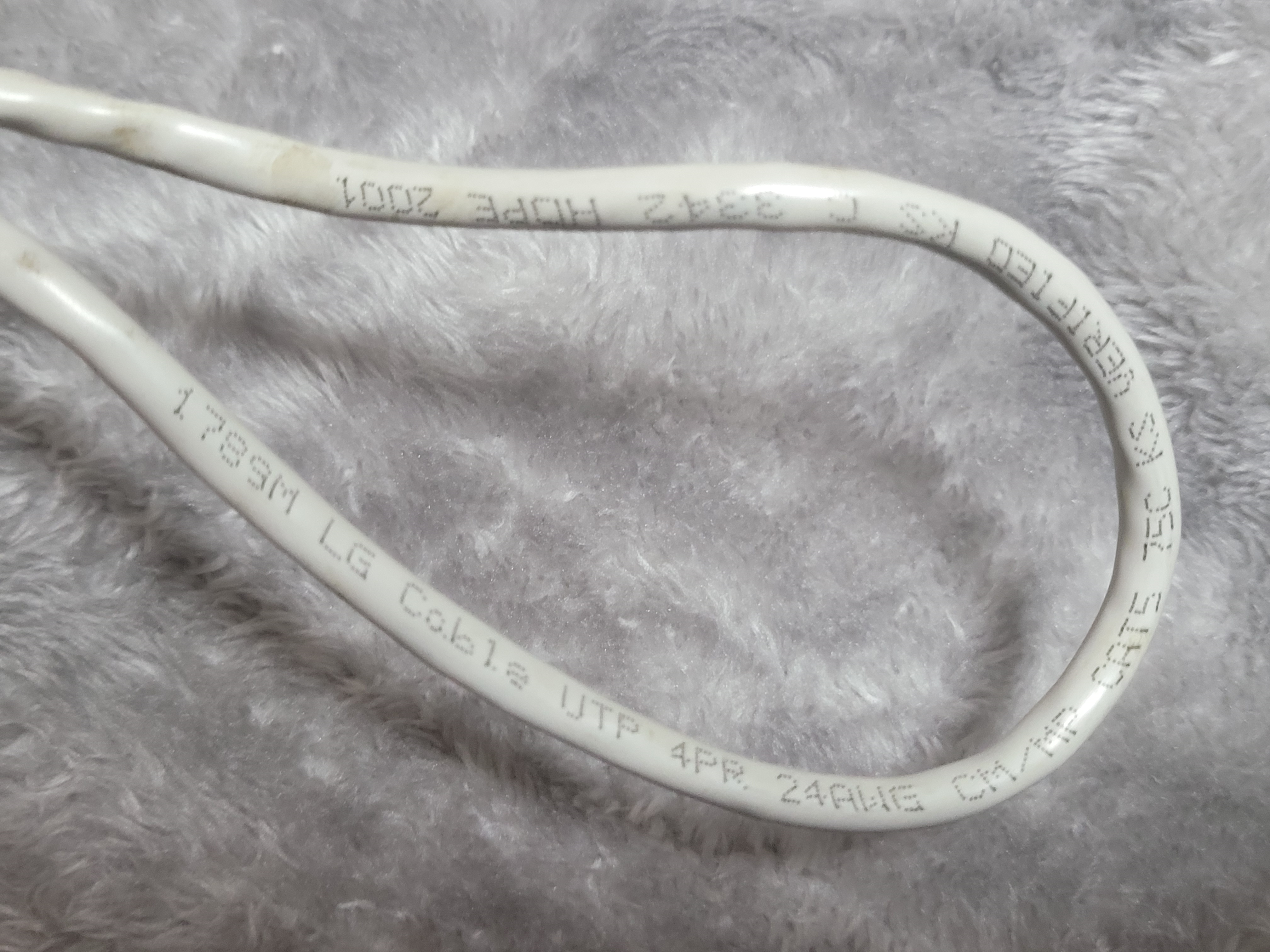

집에 남아도는 LAN 선이 있어서 바로 가져와봤다.

선이 너무 꼬여있어서 찍기 힘들었따....



UTP 라고 적힌 걸 보니 shield가 하나도 감싸져 있지 않은 Unshielded Twisted Pair Cable 이다.....

CAT5 라고 적혀 있는걸 보니 전송 속도가 매우 느린 랜선이군. 하지만 이 랜선은 길이가 엄청 길어서 그럴만하다.

내 컴퓨터에 꽂힌 랜선을 봤는데 얘도 U/UTP 케이블이었고 (아무것도 안감싸져 있음...)  카테고리는 CAT5E였다. 다행히 전송 속도는 1Gbps로 평범하다. 랜선 그냥 머리 달린거면 아무거나 막 꽂아서 썼는데 이제 카테고리와 실드 여부 볼 줄 아니까 알고 사용해야겠다! 어디가서 아는 척 할 수 있겠다 후후 콤퓨타 천재가 되겠어

Category	Cat5	Cat5e
지원 대역폭	100MHz	100MHz
주요 대응 규격	100BASE-TX	1000BASE-T
전송 속도	100Mbps	1Gbps
