Unity] Unity Shader Graph 사용해보기

ver. 2022.3.41.f1 사용

Shader Graph 생성

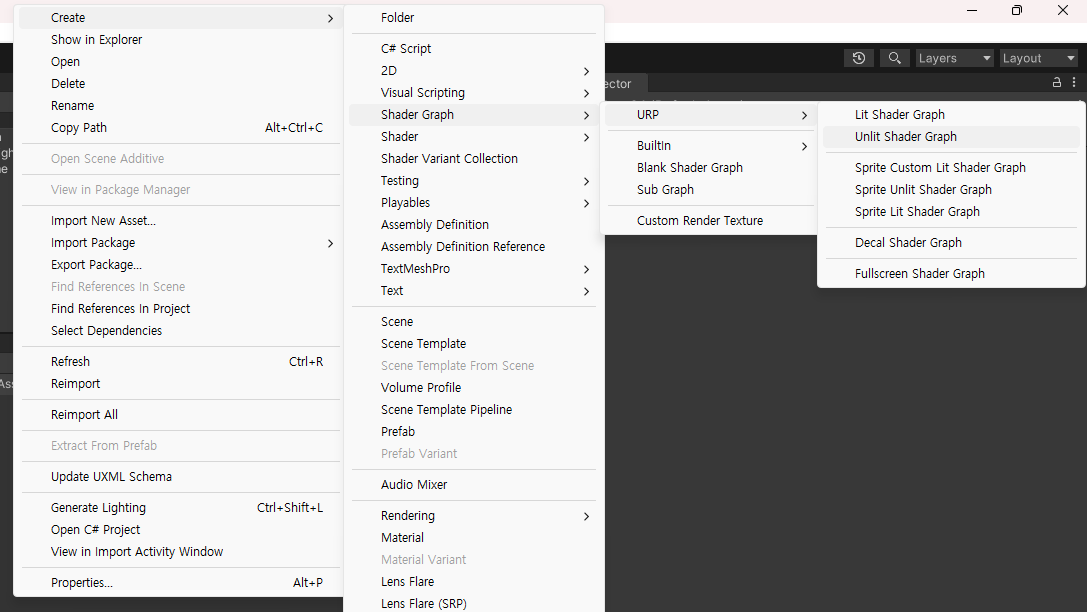

1. Project 에서 마우스 오른쪽 - Create - Shader Graph - URP - 원하는 셰이더 그래프 선택 (필자는 Unlit Shader Graph를 선택함)




   Lit은 쉽게 말해 light가 적용된 상태이고 Unlit은 light가 적용되지 않은 상태를 말한다.

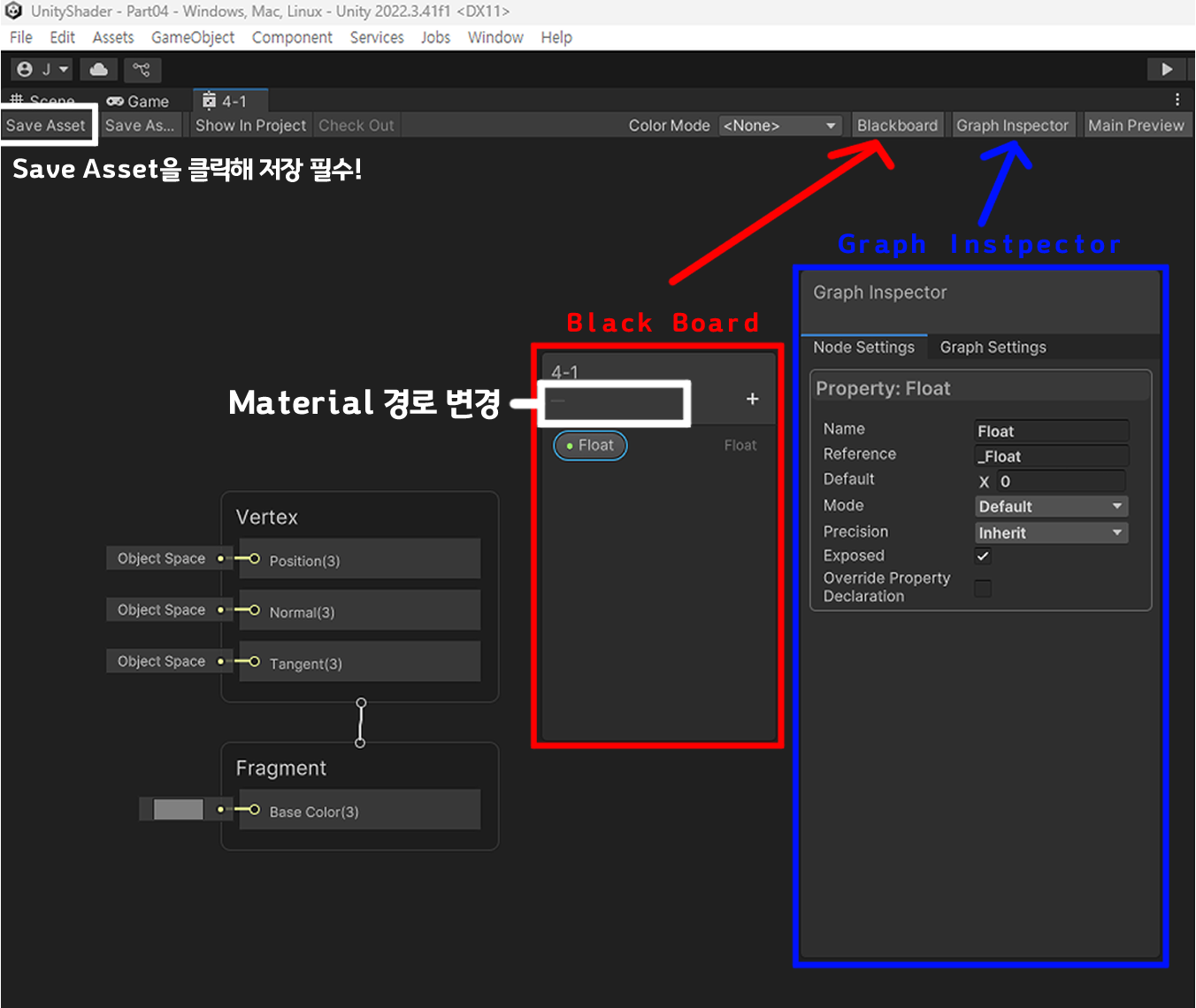

2. 생성된 Shader Graph 클릭




   (왼) 셰이더 그래프 (오) 메테리얼

• 이전 버전에는 셰이더 그래프와 메테리얼이 따로 구분되어 생성되었지만, 최신 버전에선 셰이더 그래프 안에 메테리얼을 연결해 떼어놓을 수 없게 해두었다.
• 따라서 이 메테리얼의 경로를 직접 변경할 수 없으며, 셰이더 그래프 내에서만 경로를 수정할 수 있다.

---

구성 정보

Black Board

• + 버튼을 클릭해 Property 를 생성해줄 수 있다.
• 여기서 생성한 Property들은 연결된 Material 에서 확인 할 수 있다.

Graph Inspector

Black Board에서 만들어진 Property를 클릭하면 Graph Inspector 창의 Node Settings 에 Property 옵션이 활성화 된다.

• Name : Property의 이름. Inspector 창에서 보인다.
• Reference : 셰이더 코드 내에서 사용되는 변수명. 프로그래밍에서 사용되는 변수 규칙을 그대로 따른다. 가급적 Name과 이름을 통일해주는 것이 좋다.
• Default : 셰이더가 처음 생성될 때 가지고 있을 초기값
• Precision : 셰이더 정밀도. 메모리나 속도 관리할 때 조절
  • Inherit : 뒤에 따라오는 노드의 정밀도에 따라 변화
  • Single : Float 정밀도(32bit)
  • Half : 절반 정도의 정밀도 (16bit)
  • Use Graph Precision : 그래프 전체에서 사용하는 정밀도 따름
• Exposed : 체크되어 있으면 Property가 Inspector 창에 노출된다.
• Override Property Declaration : Property 속성을 재선언. C 버퍼에서 어떻게 Reference 변수를 처리할 것인가에 대한 부분
  • Global : 셰이더 Property를 전역에서 제어. 코딩으로 이 Property 이름을 사용하는 모든 셰이더를 한 번에 제어
  • Per Material : 셰이더 Property를 메테리얼별로 제어. 사실상 Override Property Declaration 하지 않은 상태와 같다.
  • Hybrid Per instance : DOTS를 사용할 때 하이브리드 렌더러와 함께 셰이더를 사용하는 옵션
